一、概述

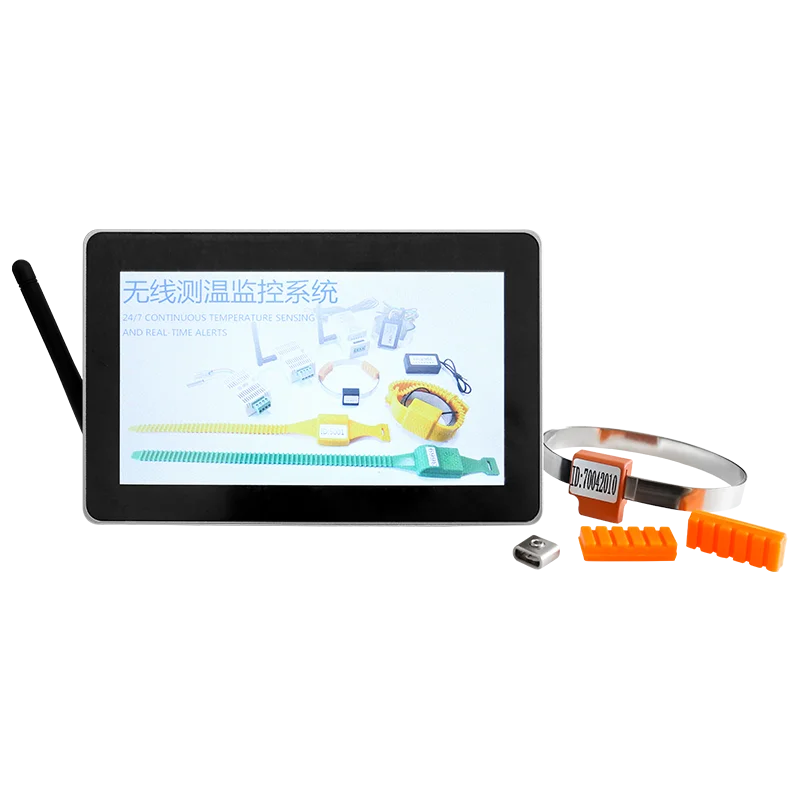

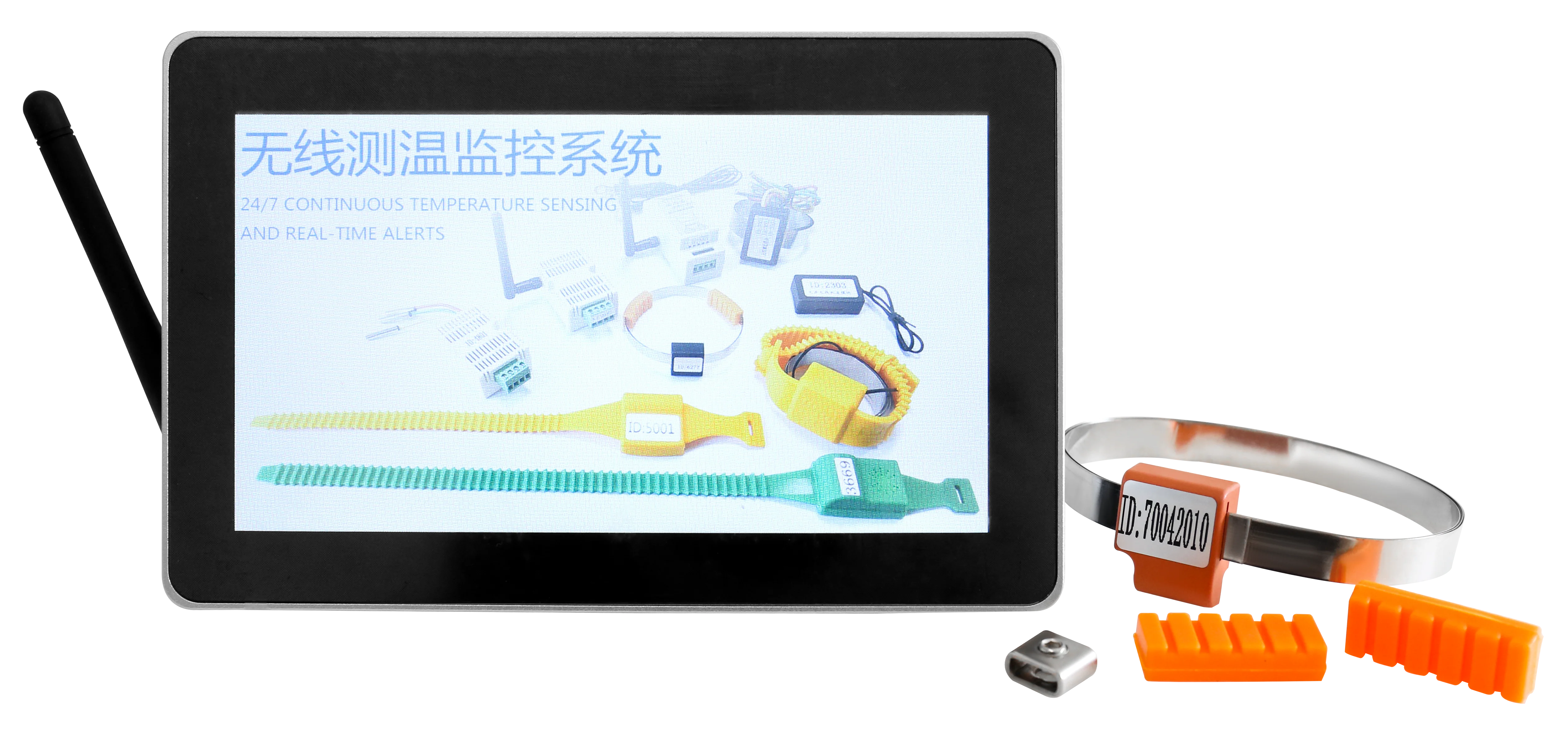

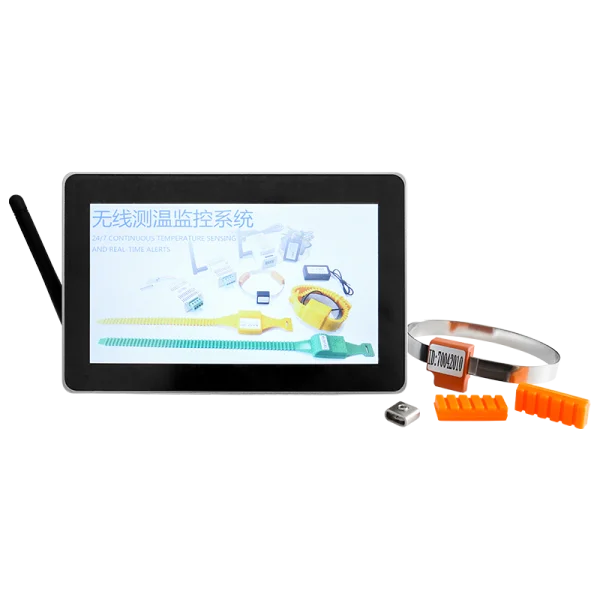

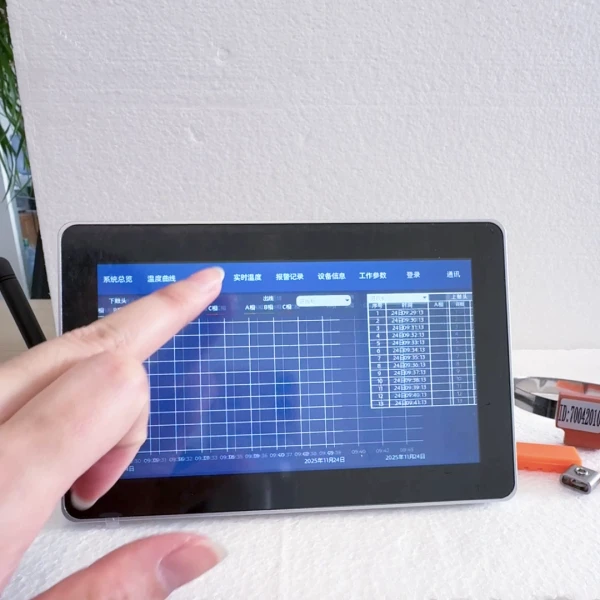

SSB-800CX無線測溫監控系統裝置，是一種可接收無線測溫?cái)?shù)據的液晶觸摸屏，有7寸、10寸、15.6寸等觸摸屏，無線測溫模塊有SW600和SW640等系列產品。無線測溫監控系統裝置內置接收模塊，無線測溫模塊的溫度數據可以實時呈現在無線測溫監控系統裝置上面。無線測溫監控系統裝置通過以太網網口，與電腦可以相連接，如下所示：

二、使用參數

1．工作溫度：-20～55℃；

2．工作儲存濕度：≤95%（不結露）；

3．存儲環境溫度：-40～85℃；

4．額定工作電壓：直流12～24V；

5．功耗：≤12W；

6．尺寸

三、硬件介紹

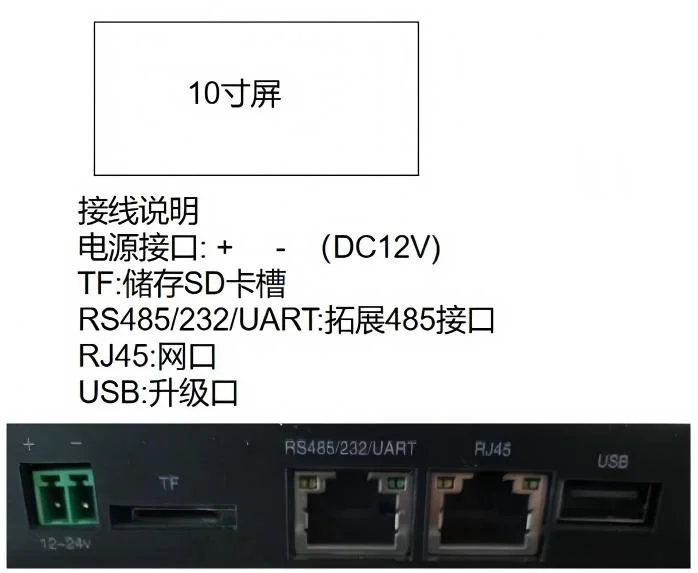

例如10寸無線測溫監控系統裝置，有電源10M/100M自適應RJ45網口、USB口，如下所示。

1.電源連接DC12~24V啟動裝置；

2.RJ45網口用于無線測溫監控系統裝置與電腦連接；

3.USB口用于升級SSB-800CX。

四、軟件功能介紹

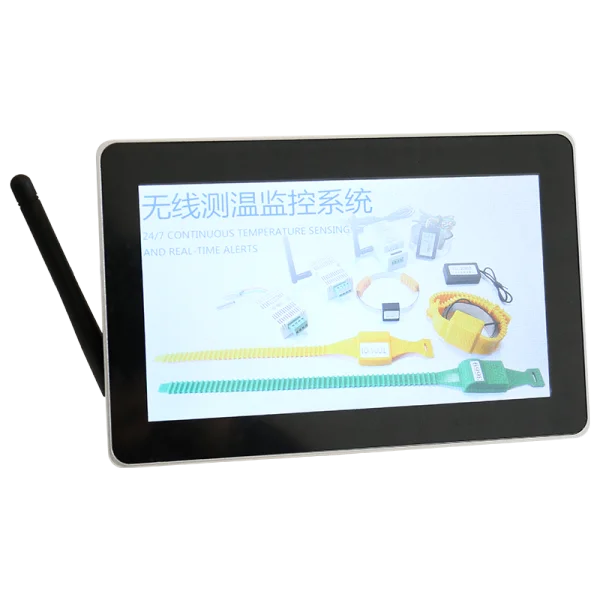

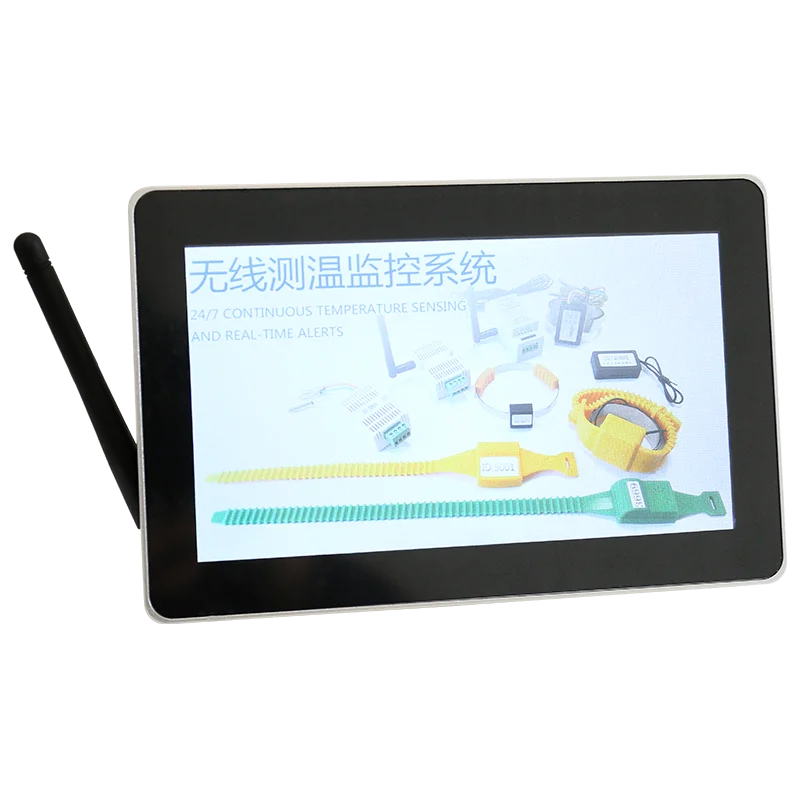

1. 系統總覽

頁面圖片顯示介紹無線測溫監控系統是連續溫度傳感和實時警報的裝置，還有公司的各種類型的無線測溫產品。

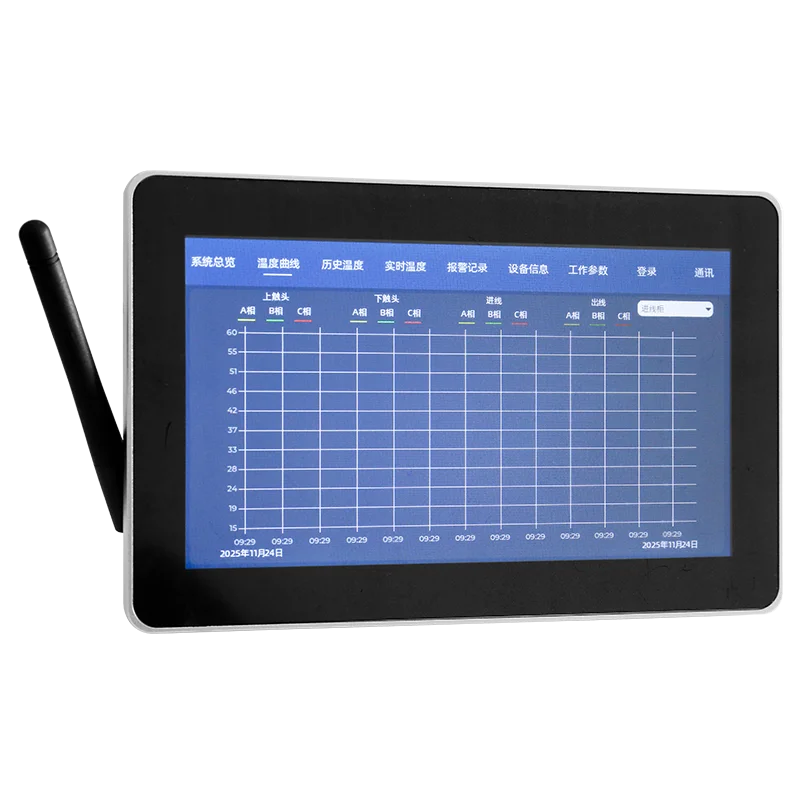

2. 溫度曲線

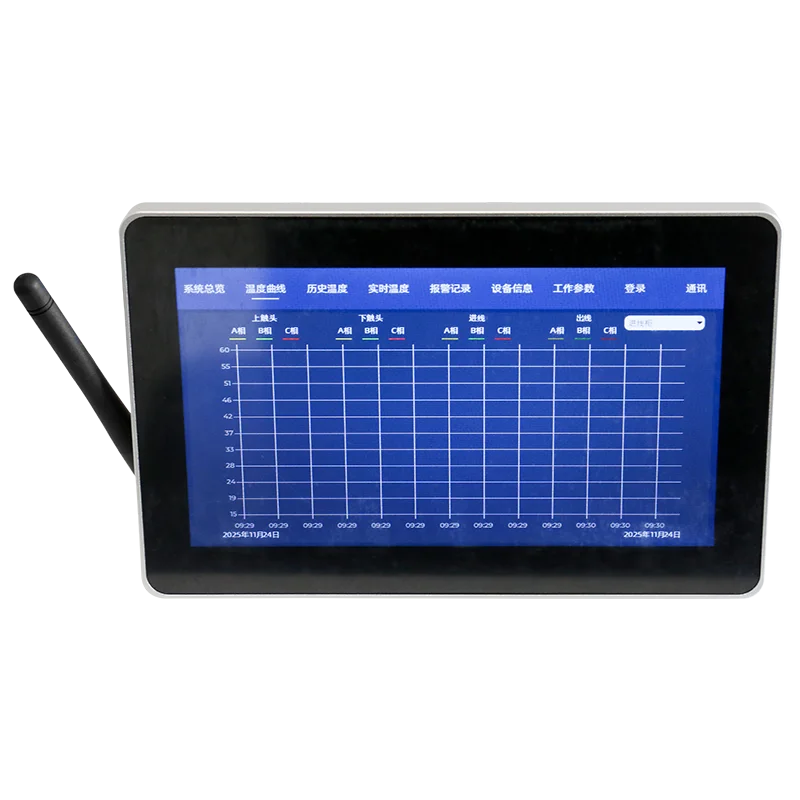

實時顯示溫度曲線，可以選擇查看一組或一相溫度曲線，例如點上觸頭三個字可以不看這組溫度曲線，點某相可以選擇不看這相曲線。右上角可以點擊，選擇要看的柜體。

3. 歷史溫度

顯示所有檢測點的歷史溫度和時間，每個檢測點最多顯示一千多個歷史溫度，然后達到往前平推?？梢宰笊辖沁x擇柜體。查看自己想看的某個檢測點歷史溫度。（如果時間不準確可以去工作參數的系統頁面更改。）

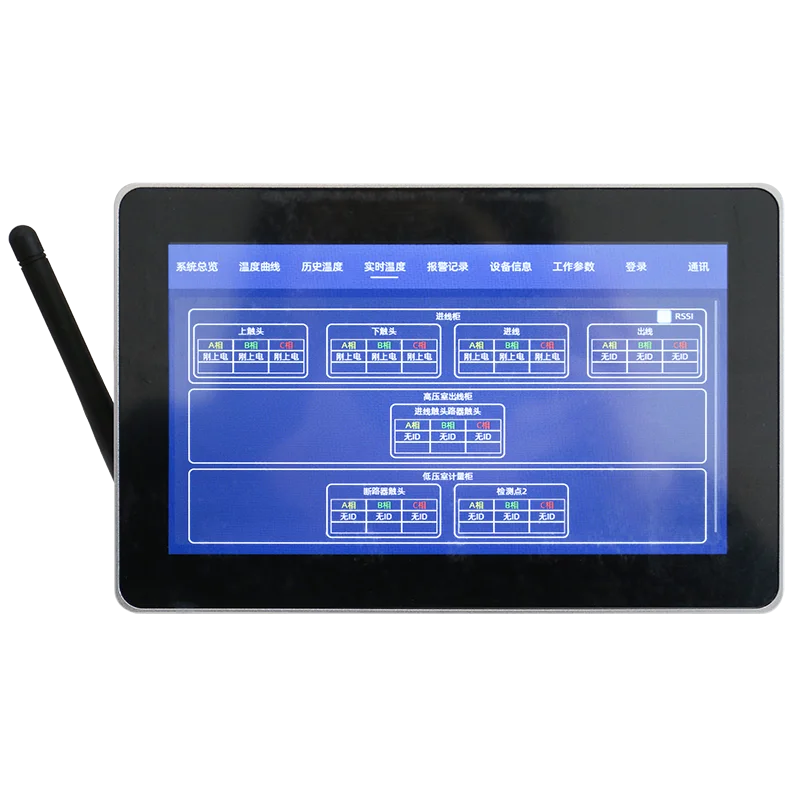

4. 實時溫度

實時顯示柜體的所有檢測點溫度和電壓的相應狀態，正常狀態如下圖所示，溫度和電壓數據還沒出來，會顯示剛上電。如果三十分鐘一組三個檢測點數據都沒有上來，狀態會顯示維護；如果一組中某個檢測點數據沒上來，會顯示相應的故障狀態字（狀態字方便后續定位問題）。當監測點呈現黃色時是普通報警，當呈現紅色時是嚴重報警，具體可到工作參數中，報警頁面進行設置。

5. 報警記錄

頁面顯示有五個報警功能的記錄，分別是溫度預警記錄、溫度報警記錄、電池報警記錄、傳感器報警記錄、通訊報警記錄。便于后續查看，處理問題。

6. 設備信息

頁面顯示產品信息，當觸摸屏與云端或電腦建立連接，TCP通訊的rx和tx會發送和接收相同的數據數。點擊刷新功能，可以看接收模塊型號和版本字體消失，如果刷新之后，接收模塊型號與版本字體重現，說明觸摸屏與接收模塊通訊正常。

7. 工作參數與登錄

進入工作參數頁面需要登錄，密碼是7777 ，可以自行更改密碼。工作參數頁面有RS485串口頁面、接收模塊頁面、系統頁面、報警頁面這四個功能。

8. 通訊

頁面有RS485、TCP、系統三個功能，方便后續發生故障，技術定位相關問題。
