第一章、概述

高壓電機廣泛運用于鋼鐵、化工、電力、水利、水泥等領域，在實際生產運營運維中電機全生命周期監測一直是電機監測的難點和薄弱環節，大多運行電機只是簡單的過流、過壓監測。重要電機電纜上電前都必須通過耐壓測試測量其絕緣狀況。我公司針對化工廠，電廠，鋼廠及泵站等高壓電機運用較多的場合推出了高壓電機絕緣監測裝置運用于12KV及12KV以下的高壓電機潛水泵繞組對地自動絕緣監測。降低運行前故障。我司自主研發的電機絕緣監測可以對電機的絕緣水平監測、漏電監測、漏電流的變化趨勢圖、結合數字通訊技術將采集量上送至后臺監控系統，形成長期報表。對電機運行工況做到全方位、多角度呈現，對事故的發生做到早發現、早預防、早處理。避免杜絕事故的發生。

高壓電機絕緣監測儀采用直流高壓注入法對電纜或電機繞組等進行絕緣測量，測試電壓為DC2500V（可選），裝置與高壓電路有閉鎖控制，實現電機回路通電時絕緣監測裝置退出監測與高壓系統分離，線路斷電時絕緣監測裝置自動開始對電機進行絕緣監測，絕緣監測裝置在饋線斷電后自動監測或者手動監測。絕緣監測裝置與高壓系統之間配置一臺耦合器，用于對線路和監測裝置的保護。可以為電機設備早期缺陷發現和事故隱患排除提供有效的信息，并為電力設備的安全可靠運行提供了有力的保證。更好解決用戶對電機運行時參數值掌握提前預防事故的發生，減少企業的損失。

1.1產品設計原理

能同時實現動態和靜態兩種狀態監控（絕緣電阻和漏電電流監控）。特別適合用于高壓電動機在停運或在線運行情況下的安全保護和測量對地絕緣電阻和漏電電流的趨勢，便于運行人員根據絕緣電阻的變化采取措施，有效地防止事故的突然發生和擴大。對電機組進行全程（動態和靜態）停運或在線運行絕緣電阻及泄漏電流進行綜合保護監控。適用于3KV、6KV、10KV高壓電機、高壓電力不接地系統。

裝置在電機停運時施加DC2500V電壓（可以選擇連續/間斷模式）監控其絕緣變化，發現問題及時閉鎖電機啟動回路，不得投入運行。

1.2 使用環境

工作環境：-10℃~50℃，無凝露

儲存環境：-40℃~75℃，無凝露

海拔高對：2000米

電源：220V/50HZ

其他：無腐蝕氣體場所

1.3 產品主要功能

電機絕緣監測裝置具有計數準確，事故報警、存儲量大，智能查詢，顯示界面簡潔，結構小，面板式安裝等優點。電機絕緣監測裝置性能符合電器設備絕緣試驗標準。

電機停機時自動對電機繞組進行絕緣監測；

電機運行時對電機回路進行零序電流（漏電流）監測；

儀表與電機開關進行連鎖控制自動切換工作狀態；

實時顯示零序電流的變化趨勢圖；

追憶按時間查詢預警告警記錄數據；

適用于0-12KV電力系統電機或泵繞組絕緣監測；

具有面板顯示和指示故障功能，獨立繼電器報警輸出；

工業標準RS485通訊，實現遠程監控；

創新的耦合器設計實現高低壓分離安全且安裝便利；

裝置內的時鐘在掉電后仍可保證精準計時，無需掉電重調，內存數據具有掉電保護功能，可保證所記錄的數據在保存期內不會發生丟失現象；

所有的報警閥值都可以通過面板設定；

裝置面板實現動態模擬；

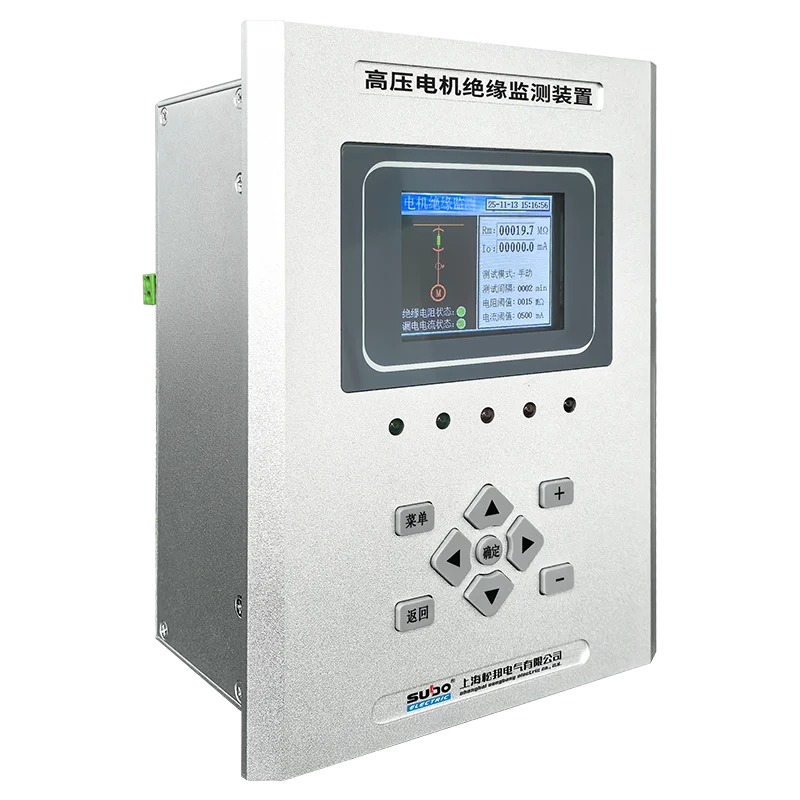

1.4 SBDJ-6000HD產品外觀圖

主界面：

第二章、裝置開孔尺寸及接線定義

2.1裝置安裝方式為嵌入式安裝封閉式結構

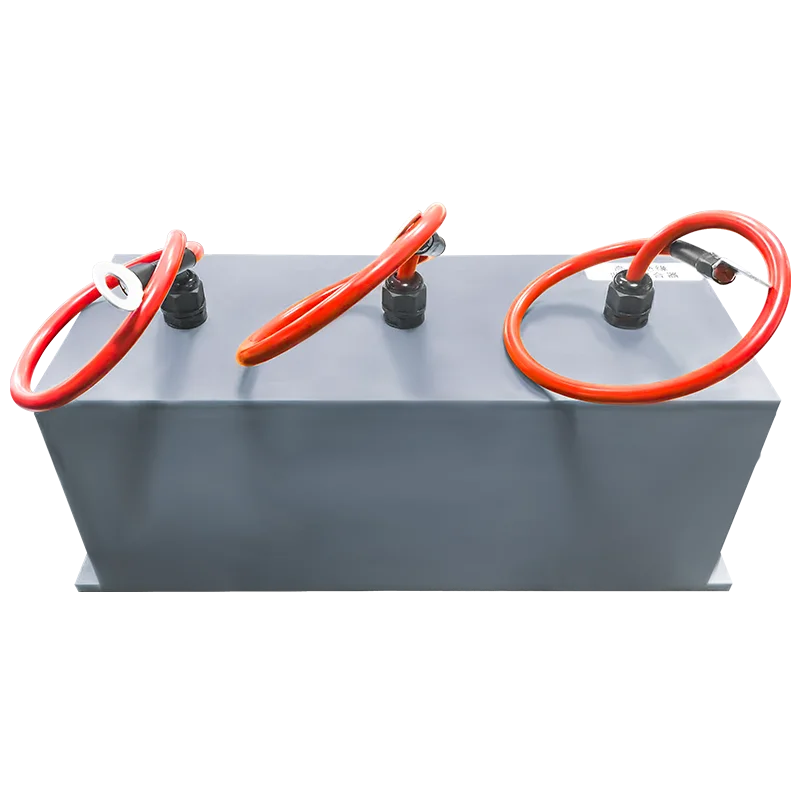

4.2 耦合器安裝方式及結構

4.3 裝置接線圖

第三章、技術要求

3.1、技術要求

1）電機絕緣電阻監測裝置應符合安全可靠技術先進的要求。

2）電機絕緣電阻測試應在電機處于熱備用或冷備用的狀態下才能進行，不允許帶電在線絕緣測試。

3）裝置必須帶有高壓隔離耦合器，高壓一次帶電部分與絕緣測試控制部分設備至少應有兩至三級高壓隔離措施。

3.2、測量要求

1）電機運行狀態下實時測量電機絕緣漏電流，停機或熱備狀態下根據現場條件測量電機絕緣電阻和電機吸收比。

2）手動/自動/通訊測試功能：手動模式，通過控制器即可完成絕緣電阻測量操作，自動模式下，該裝置能自動判斷電機運行及帶電情況，進而對電機絕緣電阻進行監測。自動測試時間段可設置。裝置面板上需要顯示一次動態模擬圖，顯示電機帶電或非帶電狀態、顯示絕緣電阻和漏電流的狀態。

3）閉鎖功能：實時監測斷路器狀態。避免高壓電機絕緣智能測試系統對正在運行中的電機進行絕緣電阻測試。

4）報警功能：當絕緣漏電流過大或絕緣對地電阻過小時，裝置應立即發出報警，控制器報警燈亮，報警繼電器輸出報警信號，具有絕緣報警和漏電流報警輸出信號。

5）曲線功分析能：裝置需要顯示一年之內絕緣電阻和漏電流的變化趨勢圖，可通過趨勢圖來提前判斷高壓電機內部隱患及故障進行預警。

6）測量顯示功能：測試數據可以自動在LCD液晶彩屏上進行顯示，絕緣阻值、可顯示上一次測試時間和顯示測試記錄。

7）記憶功能：可以將測試數據存儲在存儲器中，可記錄最近2000條的測試記錄和最近1000條歷史故障信息。

8）系統精度檢查功能：該裝置可與電子搖表進行數據比對進行絕緣精度核查，0~500M±1%,500MΩ~2000M±3%,大于2000M±5%。

9)MODBUS-RTU 通訊功能：裝置要求具備RS485通訊接口，能夠通過串口將所有采集和分析的數據上傳至DCS監控系統進行顯示和告警。

(詳細資料請下載我司電子樣冊或者致電我司技術部)
